半导体(封装)检测



产品介绍

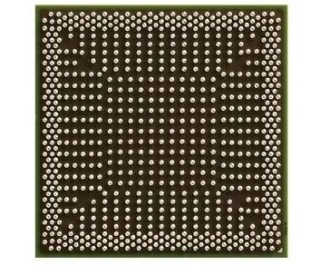

BGA的全称是Ball Grid Array(球栅阵列结构的PCB),它是集成电路采用有机载板的一种封装法。它的特点有:①封装面积减少;②功能加大,引脚数目增多;③PCB板溶焊时能自我居中,易上锡;④可靠性高;⑤电性能好,整体成本低。有BGA的PCB板一般小孔较多,大多数客户BGA下过孔设计为成品孔直径8~12mil,BGA处表面贴到孔的距离以规格为31.5mil为例,一般不小于10.5mil。BGA下过孔需塞孔,BGA焊盘不允许上油墨,BGA焊盘上不钻孔。

产品特点

BGA封装技术使每平方英寸的存储量有了很大提升,采用BGA封装技术的内存产品在相同容量,体积只有TSOP封装的三分之一;另外,与传统TSOP封装方式相比,BGA封装方式有更加快速和有效的散热途径。下游市场是指在生产链的最终阶段,消费者将电子产品投入使用的市场。因此,FCBGA 封装基板的下游市场包括各种使用电子设备的行业,例如消费电子、汽车电子、通信、计算机、医疗、工业、军事等。
具体而言,BGA 封装基板可用于制造智能汽车、智能手机、笔记型电脑、平板电脑、游戏机、智能家居设备等产品,因此其下游市场广泛,影响范围广。

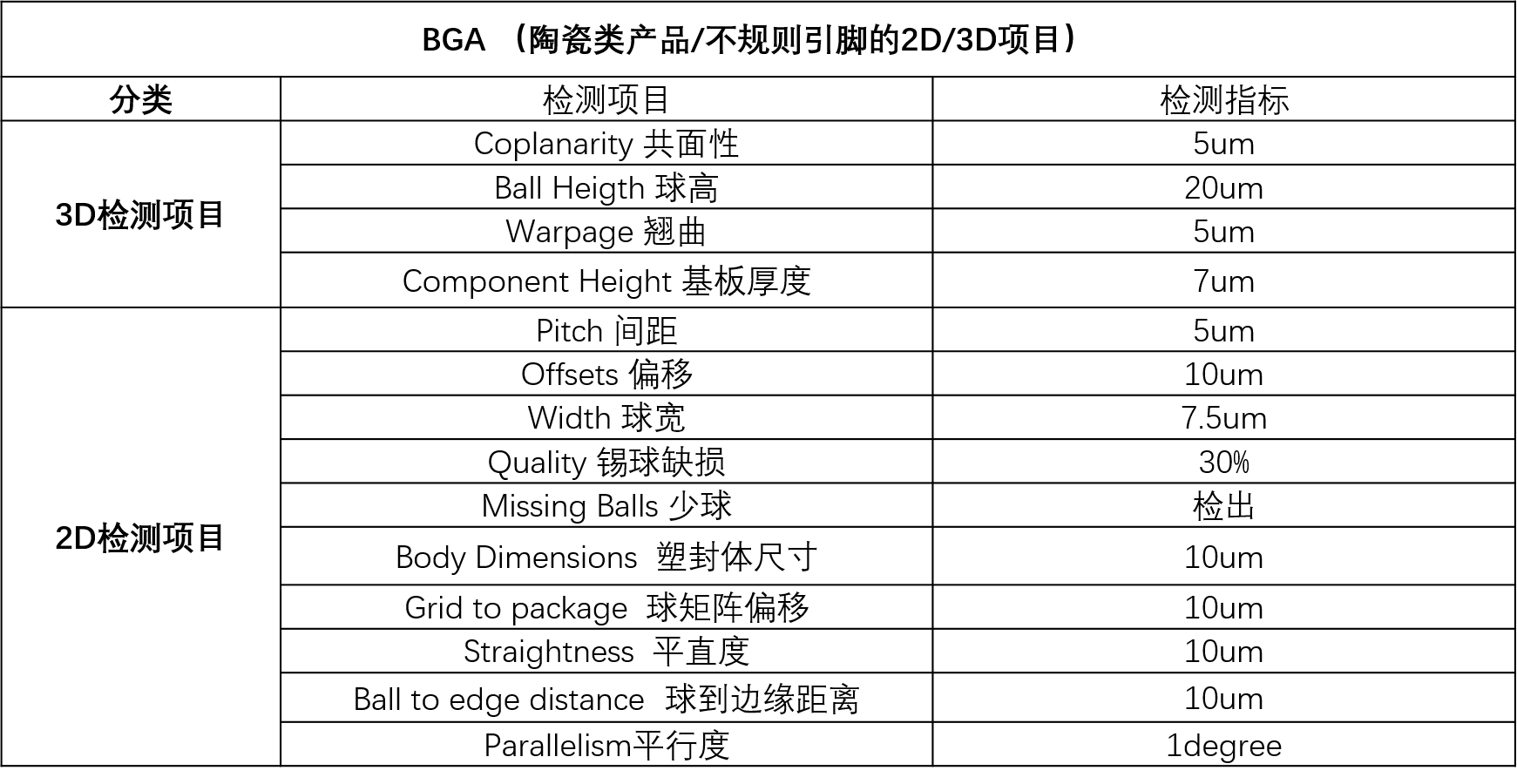

检测项目

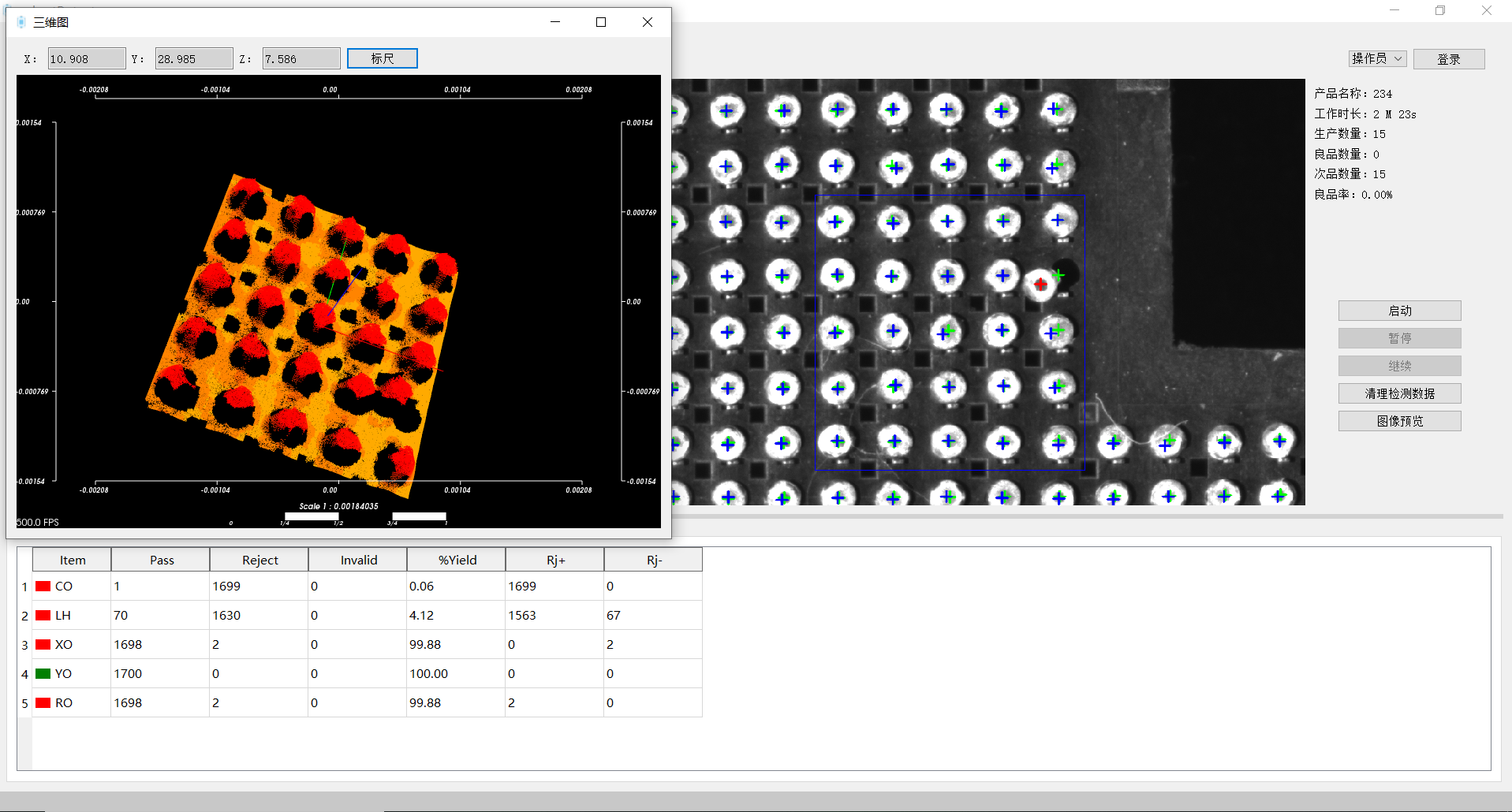

系统展示

光沦科技(深圳)有限公司

公司聚焦智能制造及智慧物联领域
3D视觉系统可与国内外多款机械臂、协作机器人
物流自动分拣设备,AGV小车、无人叉车等自动化设备相结合
